Cómo hacer una cortina de agua digital

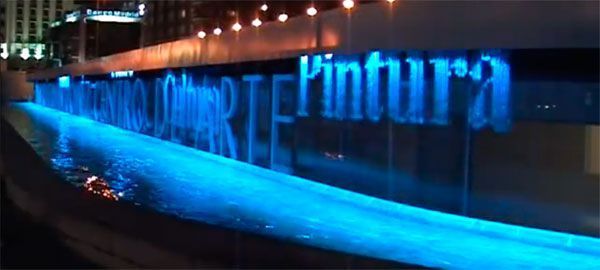

Cuando se creía que estaba casi todo dicho y hecho en utilizar el agua como elemento ornamental, surgió una nueva expresión de este concepto; a alguien se le ocurrió hacer una “impresora” en agua. A alguien se le ocurrió combinar el agua y la fuerza de la gravedad para crear efectos sorprendentes, letras, logos, gráficos, etc. Básicamente, lo que llamamos “cortina de agua digital” es eso, un colector de una determinada longitud, en el cual se practican una serie de salidas de agua, que a través de electroválvulas de respuesta casi instantánea, van dibujando con agua todas aquellos caracteres que se programan en un software y que es el que gestiona la apertura y cierre de las electroválvulas. Sencillo, ¿no?

Como dije antes, desde mi punto de vista es sencillo. Voy a explicar los componentes que lleva una instalación de este tipo para que todos estemos de acuerdo en la sencillez de la misma.Leer Más

COMPONENTES DE LA INSTALACIÓN DE LA Cortina de Agua Digital

Pasemos a detallar cada uno de los componentes:

• PÓRTICO DE SUSTENTACIÓN.

  La finalidad de este elemento es la sustentación a una determinada altura de los módulos distribuidores de agua, alma máter de este producto. En este esquema se han puesto todos los elementos que lo componen, que son:
  • Dos torres de elevación dotadas de cabestrante para, una vez que certificamos que está toda la instalación correcta, elevar todo el conjunto hasta la altura deseada. No recomendamos más de 4 m de altura ya que la aceleración del agua, provocada por la gravedad, hace que los caracteres se vayan desvirtuando conforme caen.
  • Un TRUSS modulable que apoyado en las torres, sea capaz de aguantar los distribuidores de agua.
  Todos estos elementos se pueden eliminar si los módulos distribuidores de agua se sustenta en algún techo existente. Con esto se consigue un gran abaratamiento de la instalación final.

• DEPÓSITO y BOMBA SUMERGIDA.

  El depósito de acero inoxidable contiene la bomba capaz de llevar el caudal necesario a los módulos distribuidores de agua con la presión suficiente para un correcto funcionamiento. Dentro de unos límites, cuanto mayor es la presión en la boquilla de salida, mayor es la definición de la letra dibujada. Para facilitar esto, el cuadro eléctrico está dotado de un variador de frecuencia que controla la bomba. Mediante este, se regula fácilmente el caudal, y por tanto la presión, que debe llegar al colector para que los caracteres que se visualizan estén bien definidos.

  El depósito puede ser sustituido totalmente por un vaso de obra civil, con lo que también abaratamos la instalación final. En cuanto a la bomba, recomendamos expresamente utilizar la definida por el fabricante por ser un elemento fundamental en el correcto funcionamiento de toda la instalación. Además la bomba está alojada dentro de un prefiltro (de acero inoxidable de chapa perforada y un tamiz de 90/110 micras) que garantiza que a las electroválvulas no les va a llegar suciedad que haga que no abran y cierren bien.

• CONDUCCIONES HIDRAÚLICAS.

  Son las tuberías necesarias para conectar la bomba y los módulos distribuidores de agua. Existe una conducción de aporte y otra de retorno, que evita excesos de presión en el colector cuando todas las electroválvulas estén cerradas.

• MÓDULOS DISTRIBUIDOR DE AGUA

  Este es la parte más importante de este producto. Es un colector de acero inoxidable de sección cuadrada en el cual se le han practicado 32 orificios por metro lineal. En cada orificio se le coloca una electroválvula con su boquilla correspondiente. Estas electroválvulas tienen un tiempo de respuesta extraordinariamente bajo, para interpretar hidráulicamente la señal eléctrica correspondiente.

  Este colector, es la sujeción física también de los focos lineales compuestos por LED´s RGB. Estos focos son DMX, de tal manera que se puedan ir uniendo módulos sin problemas. Una instalación de este tipo se puede hacer uniendo módulos para conseguir la longitud deseada. De manera estándar son de 2 y 3 m para conseguir cualquier medida entera. Así una cortina de 7 m llevará 2 módulos de 2m y uno de 3. Los módulos están provistos de conectores eléctricos distintos para cada señal, por lo que no hay riesgo de equivocarse en su conexionado.

• CUADROS ELECTRICOS DE PROTECCIÓN Y CONTROL

  La cortina de agua digital está dotada, como toda instalación eléctrica, de un cuadro general de protección y mando. En este, se incluyen todos los elementos de corte magnetotérmicos y diferenciales que aseguren la instalación. En este cuadro se incluye el variador de frecuencia de la bomba. Adicionalmente toda instalación lleva otro cuadro que es el que contiene el ordenador, tipo “todo en uno”, en donde se ejecuta el software de control. Es un software muy intuitivo.

  Como se observa en la imagen, la pantalla principal está dividida en las 4 partes fundamentales del control:

  • Lista de programas. Con una misma instalación hidráulica podemos tener tantos secuencias de funcionamiento (programas) distintas queramos.
  • Una planificación horaria que permite la conexión y desconexión automática del sistema.
  • Programación de agua. De manera sencilla insertamos todos los textos, gráficos y audios que se quieran.
  • Programación de color. Como se observa se incluye una paleta de colores para definir mediante LED´s RGB el color de la luz. Se definen los tiempos de funcionamiento de cada color, así como de las transiciones de color, por si se quieren hacer cambios suaves.
  Y esto es todo. La cortina de agua digital es un producto altamente novedoso que combina la más vanguardista tecnología con los elementos hidráulicos tradicionales y que gracias a la modularidad con que está diseñado es de muy fácil instalación.
